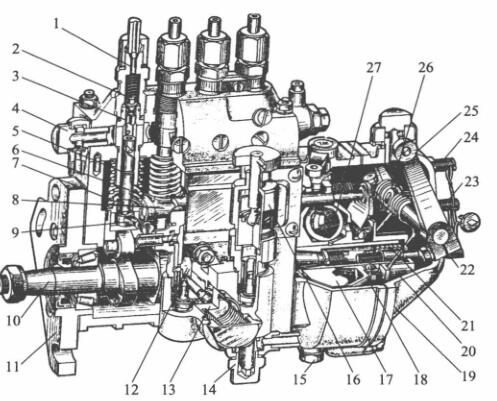

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

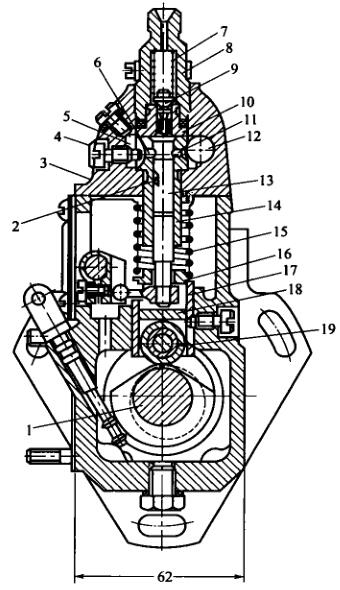

   I号喷油泵的分泵构造图

1-进行高压液压管连接管; 2-油多阀; 3-油多阀块; 4,14-进油螺丝钉; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵大气压簧; 8-油门螺杆;  9-变动臂; 10-轴承轴; 11-比较固定接盘; 12-输油管道管道泵轴力轮; 13-输油管道管道泵; 15-放油螺塞; 16-手油阀;  17-驱动器盘; 18-从动盘; 19-结构件; 20-滑套; 21-测量大气压簧; 22-油表变动螺丝钉; 23-怠速急停开关开关螺丝钉; 24-高速路急停开关开关螺丝钉; 25-调速器器手柄; 26-调速器器大气压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总程的重要性能是保护喷油已经始于时段的合理性，来说多缸柴油车机来说，要保护各缸喷油时段的一直性。起保护功效的内脏器官是中键下部分到调准垫板上平面图的层面H。当喷油阀轴承轴齿轴与曲轴齿轴相对的地点一定程度时，H越大，柱塞泵关停进油孔的时段太早，喷油已经始于时段也太早。后者，H越小，喷油已经始于时段越卡顿。故而要据装修设计和试验台给出该用的中键体运行层面H，以保护喷油已经始于时段的合理性。

1-凸轮机构轴; 2-轴向轴向齿轮泵泵泵斜槽; 3-泵盖; 4-定位系统内六角螺丝; 5-回油道; 6-回油孔; 7-皮肤冒油阀大弹黄; 8-皮肤冒油阀紧座;  9-皮肤冒油阀; 10-皮肤冒油阀门法兰; 11-进油孔; 12-进油道; 13-轴向轴向齿轮泵泵泵; 14-轴向轴向齿轮泵泵泵套简;  15一轴向轴向齿轮泵泵泵大弹黄; 16-大弹黄座; 17-挺柱体:; 18-混凝土垫块; 19-滑轮

  相对 多缸机，各分泵的H值应一样。的调整保护层垫铁在喷助力泵恢复出厂设置时均已调好，难以随着对换。保护层垫铁是用耐磨性材质制作并举行热净化处理以挺高硬性，所以动用中容易划痕。如长時间动用后划痕较多，可换面动用。

  喷助力泵泵体分上两个部分，喷助力泵上体用在装配注塞泵偶件及皮肤出油阀偶件，阴道用在装配轴承轴、滑动体和输助力泵等。泵体前侧中心还有检视窗孔，为了查和改变泵油表。下边有检视汽车机油面的检视孔。喷助力泵上体有一点油道，与各注塞泵套筒上边的椭圆形油槽连通。椭圆形油槽则与注塞泵套筒上的进、回油孔连通。由输助力泵供来的高压油借助进进气软管直接线头进到油道中。油道中的重油发动机车水压由装在回进气软管直接线头内的回油阀掌控，一规定长期保持在5～10kPa范围之内内。油压机机过低，在注塞泵下进行时，重油发动机车没法十分迅速借助进油孔进到注塞泵上方油腔。当油表过多时而使油压机机增高时，不必要的重油发动机车会顶开回油阀流入了重油发动机车细滤器中。
