本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机电站冷库机组变配配电盘的效应： 1、有效率的合理安排电。 2、便对电源电路的开闭实操。 3、有较高的应急卫生防护等級，能直观性 的体现电线的导通心态。

项目名称：656KW柴油发动机并网发电装置马达组单机配电箱主要元件明细清单
配电设备箱核心部件明细单
号码	名字大全	款式尺寸规格	院校	用量	厂商
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发减速汽轮机控住器	HGM6110	只	1	众智
3	并网发伺服电机转动速度调整器	C2002	只	1	孚创
4	电流供电功能模块	DC24V	只	1	众智
5	中大型前面继家用电器	HH54P    DC24V	只	2	正泰
6	小行在期间继设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

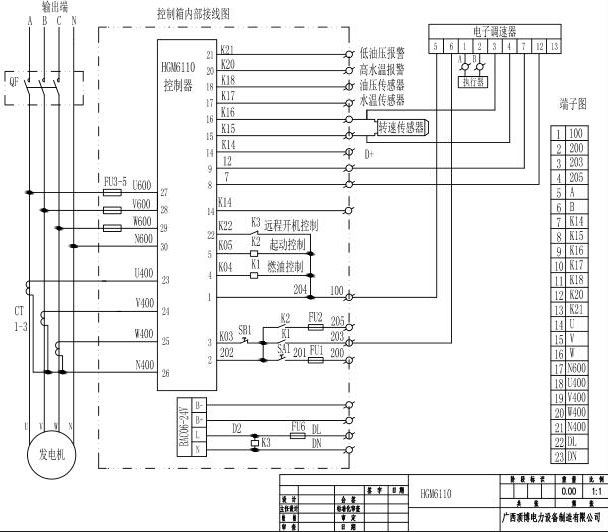

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.lzjxcj.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
