580KW柴油机机带发柴油机并网发调速伺服伺服交流接触器组机并机柜路线电气成套图的工作原理：由充能器AC220V/DC24V，保证带发柴油机并网发调速伺服伺服交流接触器组机调控器选用模拟输出输出功率外接电源DC24V。带发柴油机并网发调速伺服伺服交流接触器组机初始化后由KA5联席会220V里边继物品模拟输出输出功率其中一个初始化网络4g信号灯。柴油机机带发柴油机并网发调速伺服伺服交流接触器组机调控器能够网络4g信号灯电路开关把带发柴油机并网发调速伺服伺服交流接触器组机的交流电、输出功率，次数，带速等带发柴油机并网发调速伺服伺服交流接触器组机的各样性能指标网络4g信号灯报告到调控器，由调控器看到指令英文。   当柴油密度风能发高压同步电机启用后，把电送至面板转换开关按钮柜上边的主母排。掌控器能够体统实时监控可达一定的必要条件启用柴油掌控，启车掌控，能够DC24V继家用电气产品读取电磁波。风能发高压同步电机掌控器能够的电压值评估掌控回路，评估到足够真空真空负荷开关启用的电压值，掌控器能够KA3继家用电气产品读取重分闸电磁波，合上主面板转换开关按钮断路，真空真空负荷开关重分闸后重分闸的警示灯亮。当掌控体统需求分闸的时，能够KA6分闸继家用电气产品读取分闸电磁波，主面板转换开关按钮真空真空负荷开关分闸，真空真空负荷开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
编号	名称大全	规格尺寸规格尺寸	企业	占比	生产厂
1	全面、万能式层次结构隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	风能发调速电设备掌握器	HGM9510	只	2	众智
3	直流电电控制器	BAC06A	只	2	众智
4	小型的中央继电子产品	HH52P    DC24V	只	8	正泰
5	中小型上面继电气	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	移动警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	绝缘层子	弧形，橙红色，M10	只	12	海坦
14	辅料		台	2	国优

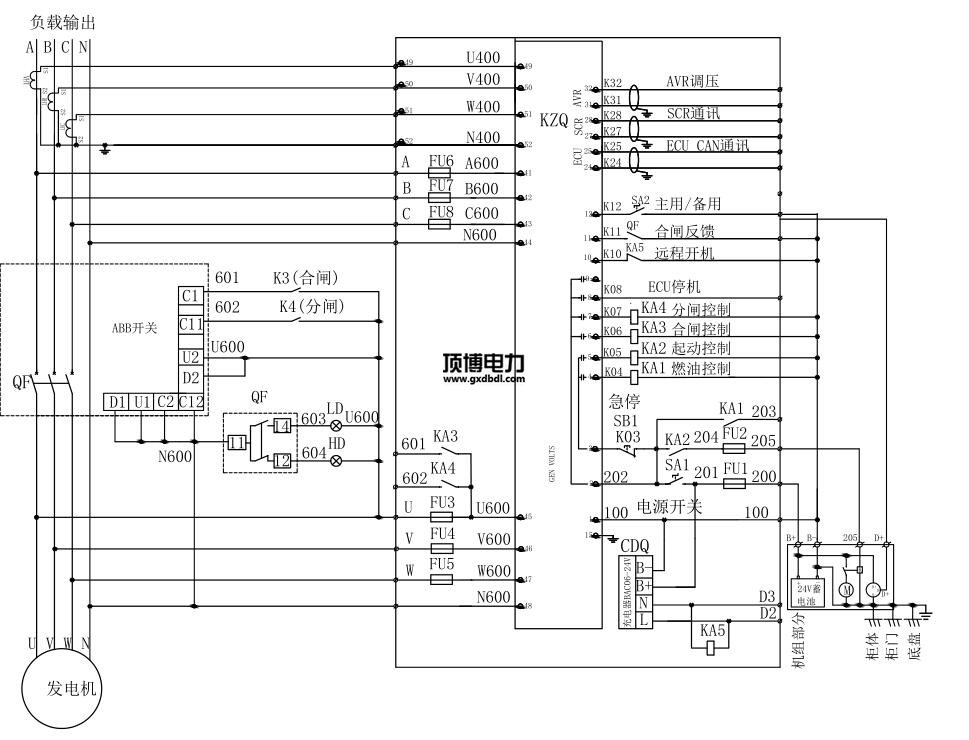

580KW柴油发电机并机柜线路电气图高清
